Anschluss der Dockingstation

Anschluss HP-Dockingstation

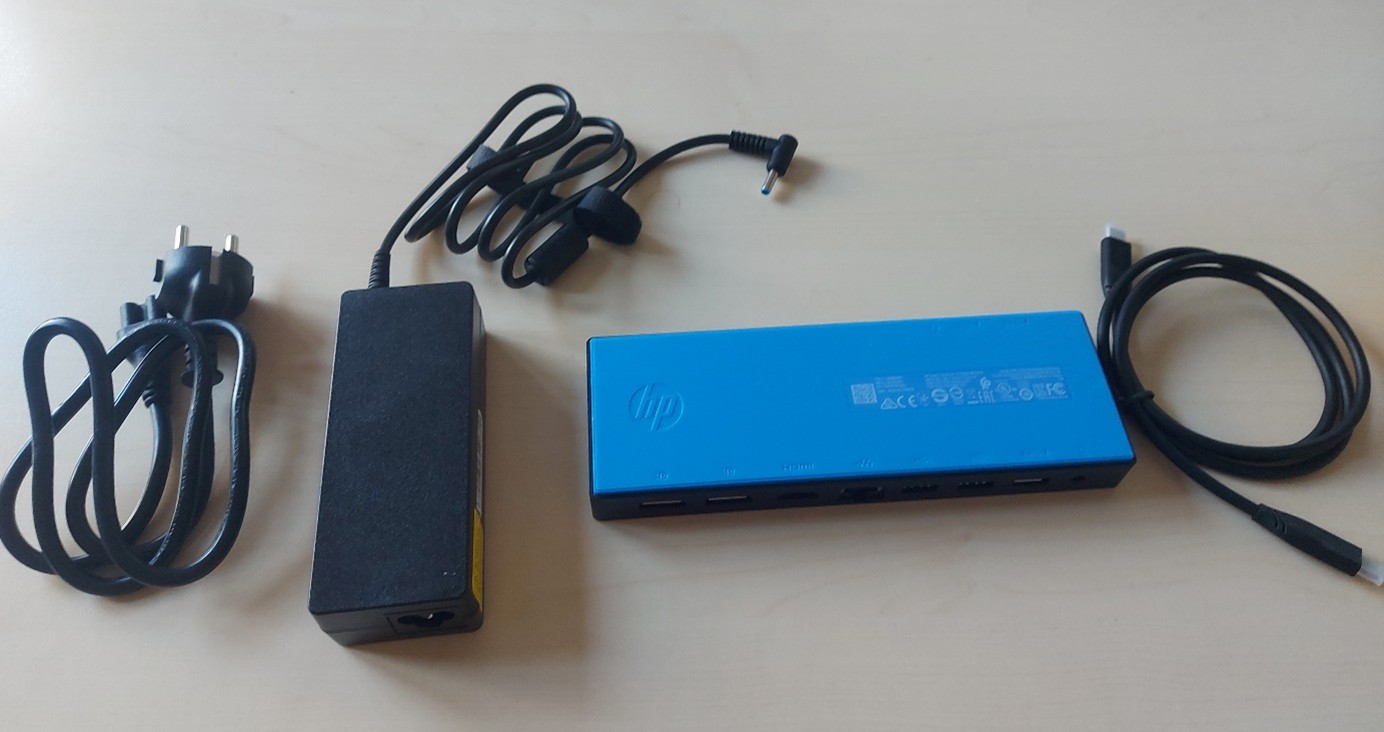

  • Sie haben folgendes in einem Paket erhalten: HP-Dockingstation, Netzteil und USB-C Anschlusskabel.
  • Es ist vorgesehen, dass Sie Ihre bisherigen Monitore sowie Tastatur und Maus weiterhin verwenden. Ebenso ist vorgesehen, dass Sie Netzwerk- und Monitorkabel weiterhin nutzen.
  • Die blaue Seite der Docking-Station ist die Unterseite. Da die Beschriftung dort abgebildet ist, haben wir sie für die Anleitung auf den Kopf gestellt.
  • Die Docking-Station hat einen „Ein/Aus“-Schalter. Damit kann man die Station ausschalten. Dieser Schalter hat allerdings keine Funktion für das Notebook.  Zum Einschalten klappen Sie bitte den Notebookdeckel auf und betätigen den Powerschalter über der Tastatur.

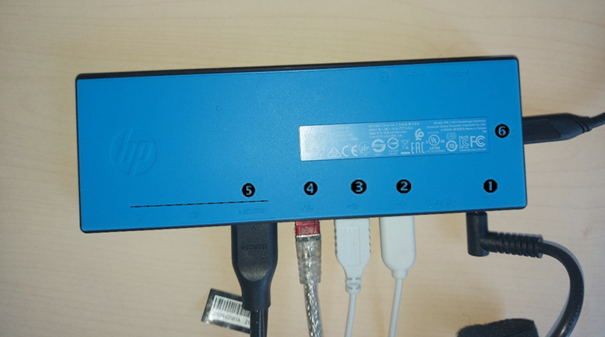

Verkabeln Sie die Komponenten wie folgt:

(1) Das zur Docking-Station mitgelieferte Netzteil. Wenn Sie es mit einer Steckdose verbunden haben, leuchtet auf der Bodenseite eine kleine LED.

(2) Ihre USB-Tastatur

(3) Ihre USB-Maus

(4) Ihr Netzwerkkabel

(5) Ihr(e) Monitorkabel, es können insgesamt 1xHDMI und 2x DP angeschlossen werden.

(6) Das mit gelieferte USB-C Kabel wird mit dem Notebook verbunden. Wichtig ist, dass der Anschluss an der Stirnseite gewählt wird.

Anschluss Lenovo- Dockingstation

  • Sie haben folgendes in einem Paket erhalten: HP-Dockingstation, Netzteil und USB-C Anschlusskabel.
  • Es ist vorgesehen, dass Sie Ihre bisherigen Monitore sowie Tastatur und Maus weiterhin verwenden. Ebenso ist vorgesehen, dass Sie Netzwerk- und Monitorkabel weiterhin nutzen.
  • Die blaue Seite der Docking-Station ist die Unterseite. Da die Beschriftung dort abgebildet ist, haben wir sie für die Anleitung auf den Kopf gestellt.
  • Die Docking-Station hat einen „Ein/Aus“-Schalter. Damit kann man die Station ausschalten. Dieser Schalter hat allerdings keine Funktion für das Notebook.  Zum Einschalten klappen Sie bitte den Notebookdeckel auf und betätigen den Powerschalter über der Tastatur.

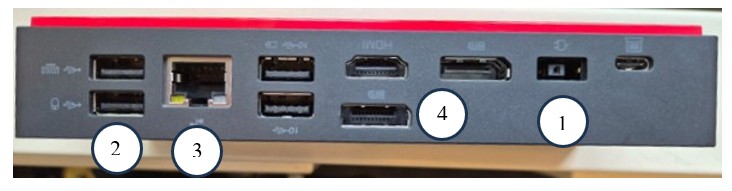

(1) Das zur Docking-Station mitgelieferte Netzteil. Wenn Sie es mit einer Steckdose verbunden haben, leuchtet auf der Bodenseite eine kleine LED.

(2) Ihre USB-Tastatur & USB- Maus

(3) Ihr Netzwerkkabel

(4) Ihr(e) Monitorkabel, es können insgesamt 1xHDMI und 1x DP angeschlossen werden.
